Microscopía e Imagen

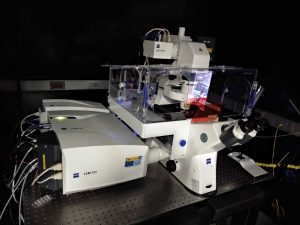

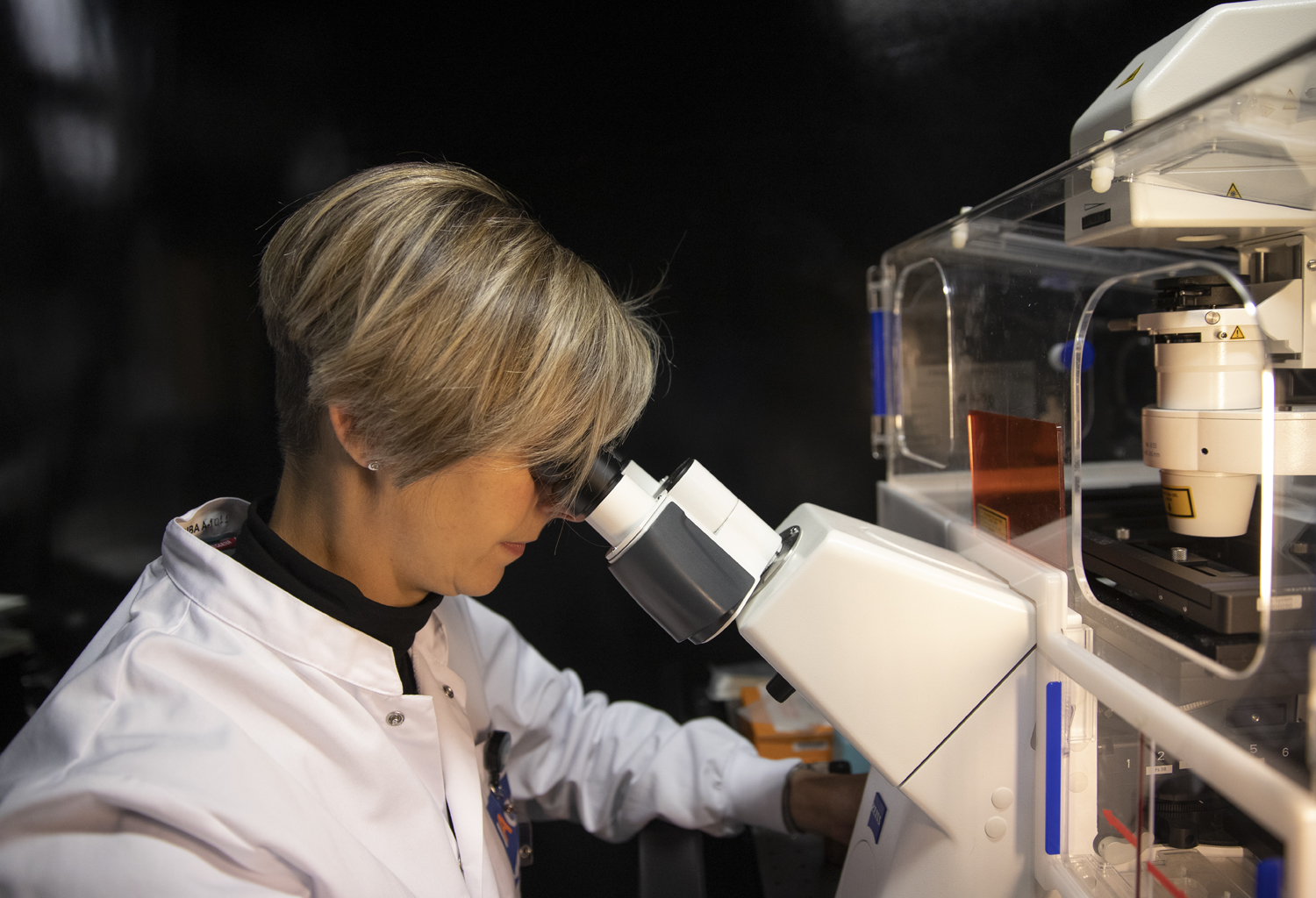

El LSM 880 es un microscopio de barrido láser confocal espectral que posibilita una microscopía de gran resolución (en X, Y y Z) con gran velocidad de adquisición, ofreciendo así una altísima sensibilidad y versatilidad.

DETECTORES

El LSM 880 dispone de una unidad interna de detección espectral, Quasar, de alta sensibilidad con un detector central calibrado de 32 elementos de tecnología GaAsP dispuestos en matriz. Este sistema es capaz de capturar todas las longitudes de onda en el rango comprendido de 400 a 750 nm en pasos de 3 nm. La tecnología GaAsP tiene una mayor eficiencia cuántica (>45%) que los detectores PMT tradicionales en una gran parte del espectro y ofrece la posibilidad de trabajar en modo “photon counting”. Este aumento de la sensibilidad minimiza la exposición de la muestra al láser (disminuyendo el “photobleaching”) manteniendo la relación señal/ruido (SNR). Para completar este detector, el LSM 880 incluye dos detectores PMT que trabajan en el rango de detección del azul y del rojo.

Para la detección de luz transmitida el sistema incorpora un detector (T-PMT) que puede ser usado con la iluminación láser para la obtención de imágenes no confocales.

AIRYSCAN (ALTA RESOLUCIÓN)

El sistema incorpora un sistema de alta resolución que utiliza la tecnología GaAsp, denominado Airyscan, el cual está basado en 32 elementos ópticos dispuestos en forma de panal de abeja con el que es posible aumentar la resolución de las imágenes mucho más allá de la resolución de un clásico microscopio de escaneo de punto confocal. Resolución máxima (con una longitud de onda de 488 nm): hasta 140 nm en resolución lateral (XY), y 400 nm en resolución axial (Z).

En el modo rápido (Fast Airyscan), el haz de excitación se alarga en la dirección Y, y el detector Airyscan adquiere 4 líneas de información de imagen simultáneamente ofreciendo así una combinación de alta velocidad (hasta 27 frames/sg a 480 × 480 píxeles), con alta resolución y alta sensibilidad.

Además, Airyscan se puede utilizar como detector confocal “convencional” con tecnología GaAsP (además del detector central).

El módulo Airyscan tiene las siguientes combinaciones de filtros de emisión:

• BP 420-480 + BP 495-550
• BP 495-550 + LP 570
• BP 570-620 + LP 645
• BP 420-480 + BP 495-620
• BP 465-505 + LP 525
• BP 420-445 + BP 465-505

LÁSERES

El módulo láser del LSM 880 está equipado con 4 láseres que generan 6 líneas láser: diodo láser de 405 nm; láser de argón multilínea (longitudes de onda de 458 nm, 488 nm y 514 nm); láser DPSS de 561 nm; y láser HeNe de 633 nm.

MICROSCOPIO

• Estativo Zeiss Axio Observer Z1 con Definite Focus2 (sistema de corrección de foco basado en un LED de 850 nm con una lente motorizada y un sensor CMOS que asegura el mantenimiento del foco compensando cualquier posible deriva producida durante un ensayo time lapse).
• Platina motorizada en XYZ que permite la ejecución de experimentos multi-posición y la creación de mosaicos.
• Inserto piezoeléctrico en la platina para un control y ajuste más preciso y rápido a lo largo del eje Z.
• Lámpara HXP120 de metal haluro como sistema de iluminación de fluorescencia para visualización por oculares. Cubos de fluorescencia disponibles:
  • Dapi (ex. 365nm; em. BP 455/50) (Set 49 Zeiss)
  • FITC/GFP/Alexa Fluor 488 (ex. BP 470/40; em BP525/50) (Set 38 Zeiss)
  • mCherry/Rhodamin/Cy3 (ex. BP 545/25; em. BP 605/70) (Set 43 Zeiss)
  • Cy5/Alexa Fluor 647/ToPro 3 (ex. BP 640/30; em BP 690/50) (Set 50 Zeiss)
• Sistema de incubación para ensayos con célula viva. Incluye: cámara interna sobre platina para el control de temperatura, CO₂, O₂ (en experimentos de hipoxia) y humedad; y cámara de incubación XL, que permite mantener todos los componentes del estativo a la misma temperatura, minimizando así las posibles derivas que pudieran originarse debido a la diferencia de temperatura entre la muestra y los componentes ópticos del microscopio.
• Sistema de protección contra derrames Agua Stop II.

OBJETIVOS

• Plan-Apochromat 10x/0,45 aire (DT 2,1mm); DIC
• Plan-Apochromat 20x/0,8 aire (DT 0,55mm); DIC
• LCI Plan-Apochromat 25x/0,8 multi-inmersión aceite/agua/glicerol (DT 0,57mm); DIC
• Plan-Apochromat 40x/1,3 inmersión en aceite (DT 0,2mm); DIC
• Plan-Apochromat 63x/1,4 inmersión en aceite (DT 0,19); DIC
• LCI Plan-Neofluar 63x/1,3 inmersión en glicerol (DT 0,15-0,19); DIC
• Plan-Apochromat 100x/1,40 inmersión en aceite (DT 0,49); DIC

SOFTWARE

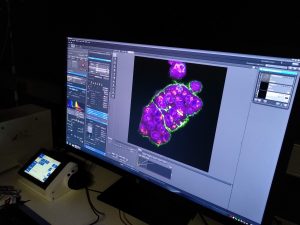

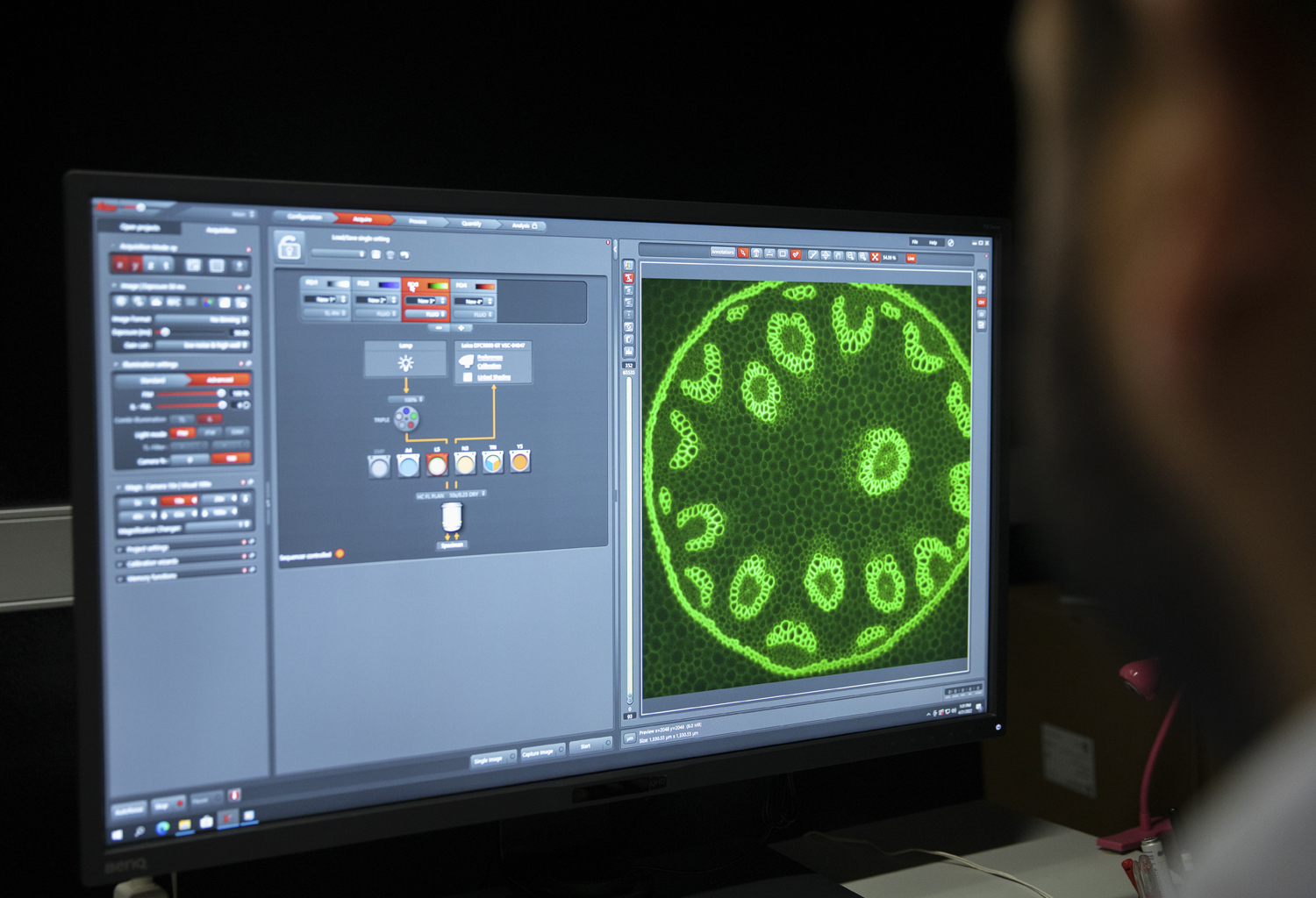

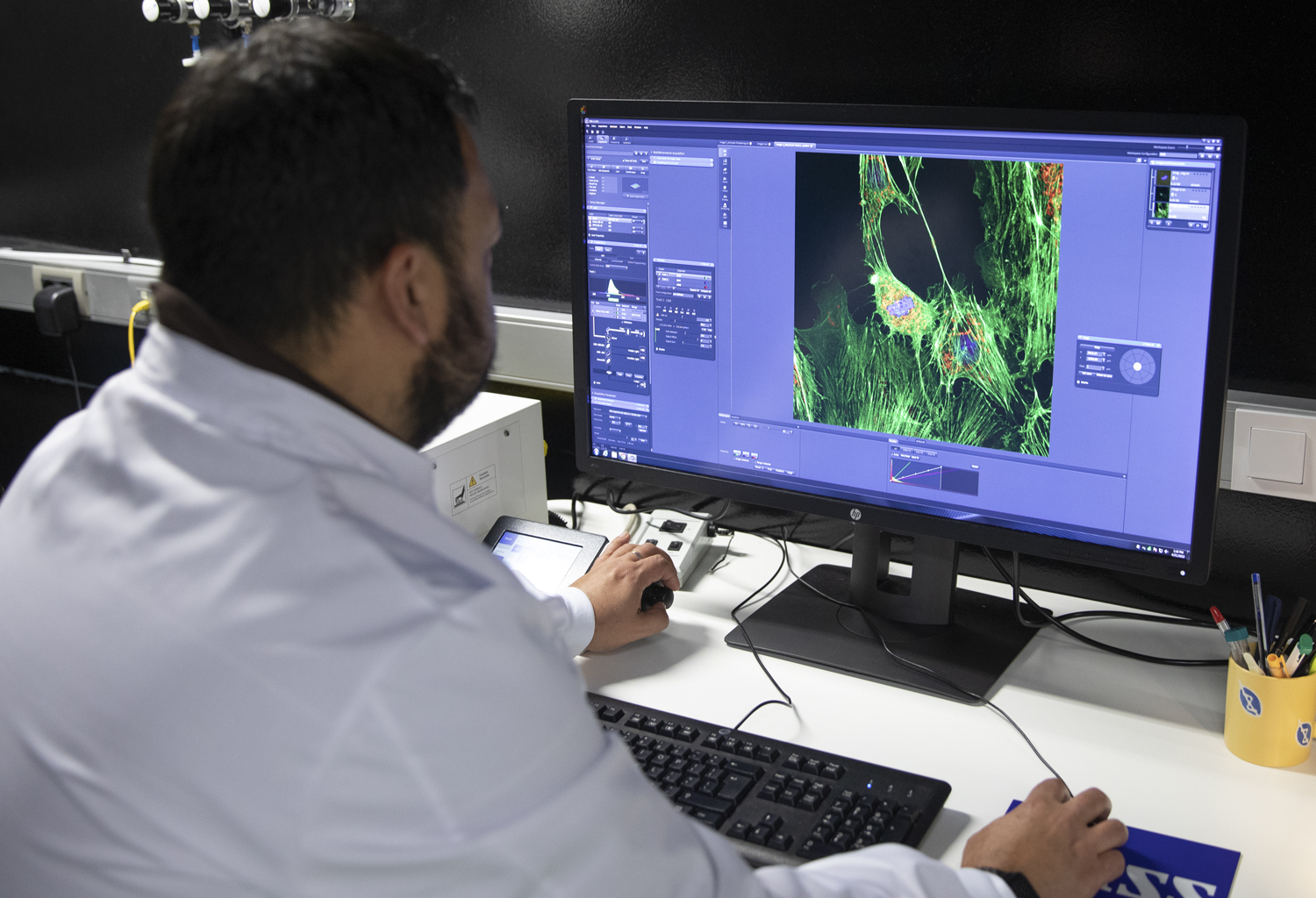

Las imágenes confocales y de Airyscan se realizan utilizando el software Zen Black 2.3, que incluye el módulo “Experiment Designer” para configurar experimentos avanzados de tiempo en bloques con diferentes parámetros de adquisición.

Las imágenes de widefield se realizan utilizando el software Zen Blue 2.3

APLICACIONES

El microscopio confocal espectral Zeiss LSM880 permite la adquisición de imágenes fluorescentes multicanal en muestras vivas. El detector espectral junto con la aplicación del software “spectral unmixing” permiten separar la información espectral de los fluorocromos superpuestos en tiempo real, siempre que estén disponibles los espectros de referencia para cada uno de los fluoróforos individuales. El detector espectral también se puede utilizar para imágenes convencionales de fluorescencia multicanal. La alta sensibilidad del detector permite la detección de señales fluorescentes débiles mientras se emplean bajos niveles de iluminación láser. Por otro lado, el sistema de incubación permite mantener las muestras vivas en las condiciones de temperatura, humedad y CO₂/O₂ adecuadas para cada tipo celular.

Aplicaciones: reconstrucción 3D/4D y animación; escaneo espectral; análisis y cuantificación de co-localización; separación espectral; time lapse; creación de mosaicos y photo-bleaching (FRAP, FRET; FLIP).

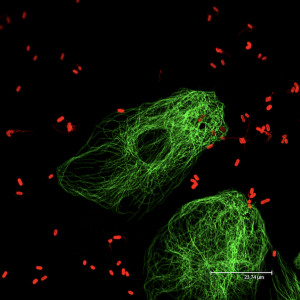

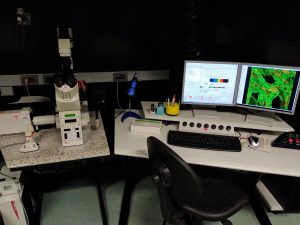

El Leica TCS SP2 es un confocal espectral con un rango de emisión digital entre 400-800 nm, con 3 canales de detección + DIC, el cual permite adquirir imágenes de alta resolución espacial de muestras marcadas con fluorescencia, y el análisis de las mismas

Nuestro sistema confocal SP2 tiene siete líneas de excitación láser: 458, 476, 488, 496, 514, 543 y 633, todas acopladas a fibra y controladas por AOTF. El detector está equipado con un divisor de haz acústico-óptico (AOBS) eliminando la necesidad de espejos dicroicos principales. El sistema tiene tres detectores PMT. La adquisición/visualización espectral brinda la capacidad de separar fluoróforos de colores similares y en gran parte superpuestos (por ejemplo, GFP frente a FITC o YFP).

Objetivos disponibles:

• HCPL FLUOTAR 10x/0,30 aire
• HCPL FLUOTAR 20x/0,50 aire
• HCX PL APO 40x/1,25 inmersión en aceite
• HCX PL APO 63x/1,40 inmersión en aceite
• HCX PL APO 100x/1,40 inmersión en aceiteEl software LCS incluye representación de volumen en 3D, animaciones 3D, filtro 3D, imágenes estéreo y animaciones, proyección promedio, proyección máxima, SFP; Co-localización (citofluorogramas en 2D y 3D).

Se permite el manejo en régimen de autoservicio, siempre que el usuario cumpla los requisitos de formación y experiencia establecidos.

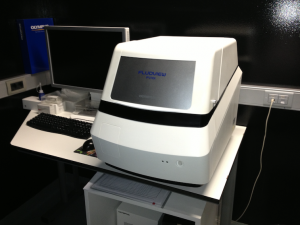

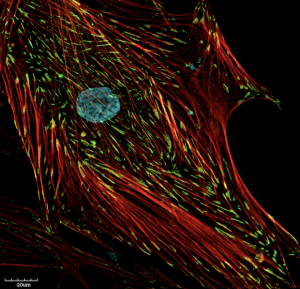

El FV10i (tipo aceite) es un microscopio confocal de escaneo láser totalmente automatizado. Este microscopio permite que incluso usuarios sin experiencia en microscopía confocal realicen imágenes confocales de alta calidad de manera fácil y eficiente, utilizando componentes ópticos de alta calidad y software de manejo fácil e intuitivo.

El sistema está equipado con cuatro láseres (405/473/559/635 nm) y dispone de dos canales de detección confocal espectral (PMT) y un canal de para contraste de fases, que permiten la adquisición simultánea de 2 fluoróforos más una imagen de contraste de fases, o la adquisición secuencial de hasta 4 fluoróforos más una imagen de contraste de fases.

El sistema incluye una platina motorizada en XY para la función de navegación en la muestra (dentro del cubreobjetos o placa, o entre varios cubreobjetos o placas), y que permite además la adquisición de imágenes en múltiples áreas e imagen mosaico. El enfoque o movimiento axial (eje Z) está motorizado con resolución de 10 nm.

Objetivos disponibles: UPLSAPO 10x/0,4 aire (DT 3,1 mm); y UPLSAPO 60x/1,35 inmersión en aceite (DT 0,15mm). Rango de magnificación de 10x a 600x por lo que se puede configurar el área de imagen más adecuada según el tamaño de la muestra.

Se permite el manejo en régimen de autoservicio, siempre que el usuario cumpla los requisitos de formación y experiencia establecidos.

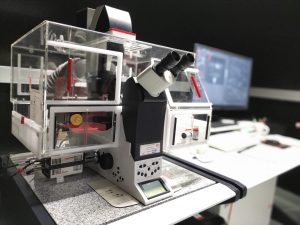

Leica AF6000 LX es un sistema integrado para imágenes y análisis avanzados de widefield en campo claro y fluorescencia. La estación de trabajo permite a los investigadores obtener imágenes de células vivas en condiciones casi fisiológicas, lo que les permite comprender mejor los procesos y la dinámica celular. Funciona con el software LAS X.

El sistema está equipado con una cámara Leica DFC 9000 GT: sensor sCMOS con alta eficiencia cuántica en todo el espectro de luz, que proporciona una alta relación señal/ruido para detectar de manera segura incluso señales débiles. En combinación con un nivel de ruido muy bajo, esto da como resultado una señal de fluorescencia nítida contra un fondo oscuro, un efecto muy deseado en las imágenes de células vivas de fluorescencia de alta gama. Tamaño del sensor 13,3 x 13,3 mm con un tamaño de píxel de 6,5 μm x 6,5 μm (2048 x 2048; 4,2 MP). Esta cámara es rápida, tiene una buena sensibilidad y permite una alta resolución debido al pequeño tamaño de píxel.

Filtros disponibles en el sistema: A4 (ex. 360/40; em. 470/40); L5 (ex. 480/40; em. 527/30); N3 (ex. 546/12; em. 600/40); y BGR (filtro triple azul-verde-rojo). Por otro lado, el sistema tiene una rueda de filtro rápido (cambio de filtro rápido y vibración mínima, lo que resulta en una imagen muy precisa) que, combinado con el bloque de filtro dicroico triple, ofrece los siguientes espectros excitación/emisión: UV (ex. 387/11; em. 457/22); AZUL (ex. 494/20; em. 530/20); y AMARILLO (ex. 575/25; em. 628/28).

Objetivos disponibles:

• 5x/0,12 aire (DT 14,1 mm); BF, Fluo
• 10x/0,25 aire (DT 17,6 mm); BF, Ph, Fluo
• 20x/0,50 aire (DT 1,15 mm); BF, Ph, DIC, Fluo
• 40x/0,75 aire (DT 0,40 mm); BF, DIC, Fluo
• 63x/1,30 inmersión en glicerol, corregido para trabajar a 37°C (DT 0,28 mm); BF, DIC, Fluo
• 100x/1,40 inmersión en aceite (DT 0,09 mm); BF, Ph, DIC, Fluo

El sistema dispone de una cámara de incubación XL que permite regular la temperatura de 22°C a 37°C, así como mantener las condiciones de humedad y CO₂ necesarias para el desarrollo celular.

Por otro lado, para llevar a cabo experimentos de perfusión (flujo de medio de cultivo), el sistema está equipado con una bomba peristáltica MINIPULS ®3 de Gilson con 4 canales:

• caudales estándar: 0,3 µL/min a 30 ml/min a una presión máxima de 0,5 MPa
• altos caudales: 1 ml/min a 220 ml/min a una presión máxima de 0,3 MPa

Objetivos disponibles:

• HCPL FLUOTAR 10x/0,30 aire
• HCPL FLUOTAR 20x/0,50 aire
• HCX PL APO 40x/1,25 inmersión en aceite
• HCX PL APO 63x/1,40 inmersión en aceite
• HCX PL APO 100x/1,40 inmersión en aceite

El software LCS incluye representación de volumen en 3D, animaciones 3D, filtro 3D, imágenes estéreo y animaciones, proyección promedio, proyección máxima, SFP; Co-localización (citofluorogramas en 2D y 3D).

Se permite el manejo en régimen de autoservicio, siempre que el usuario cumpla los requisitos de formación y experiencia establecidos.

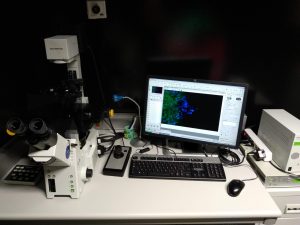

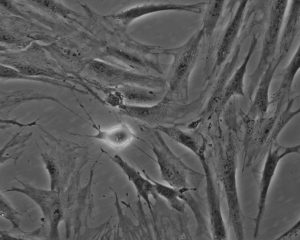

Microscopio de fluorescencia Olympus IX81 de óptica invertida con cámara digital Olympus XC50 y lámpara de fluorescencia de metal haluro. Permite la adquisición de imágenes de fluorescencia y/o iluminación transmitida (BF y Ph) en cultivos y/o células fijadas y cortes de tejidos animales y vegetales.

Filtros de fluorescencia disponibles: U-MNUA2 (excitación 360-370; emisión 420-461),
U-MNIBA3 (excitación 470-495; emisión 510-550) y U-MNIGA3 (excitación 540-550; emisión 575-625).

Objetivos disponibles:

• UPLFLN 4x/0,13 aire (DT 17 mm); BF, Fluo
• UPFLN 10/0,3 aire (DT 10 mm); BF, Ph, Fluo
• LUCPLFL 20x/0,45 aire (DT 6,4-7,6 mm); BF, Ph, Fluo
• LUCPLFL 40x/0,60 aire (DT 2,7-4,0 mm); BF, Ph, Fluo
• UPLFLN 60x/0,65-1,25 inmersión en aceite (DT 0,2mm); BF, Ph, Fluo.

Se permite el manejo en régimen de autoservicio, siempre que el usuario cumpla los requisitos de formación y experiencia establecidos.

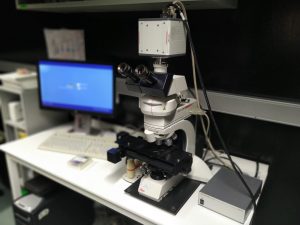

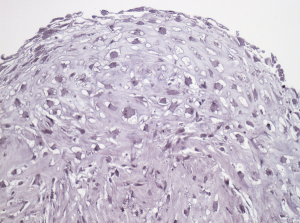

El microscopio vertical Leica DMLA está equipado con una cámara Hamamatsu 9100-02 (EM CCD) y una lámpara de fluorescencia de metal haluro.

Filtros de fluorescencia disponibles: A (filtro UV), GFP (filtro para excitación azul) y N2.1 (filtro para excitación en verde).

Objetivos disponibles: CPLAN 4x/0,10 aire; PL FLUOTAR 10x/0,30 aire; N PLAN 40x/0,55 aire; HCX APO 100x/1,30 inmersión en aceite.

Técnicas disponibles: campo claro y fluorescencia.

Equipo recomendado para la verificación previa de muestras por oculares. Se permite el manejo en régimen de autoservicio, siempre que el usuario cumpla los requisitos de formación y experiencia establecidos.

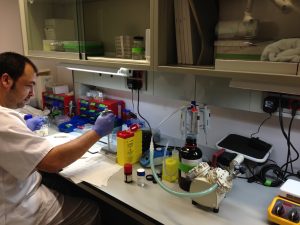

La inmunofluorescencia es una técnica de inmunomarcación que hace uso de anticuerpos unidos químicamente a una sustancia fluorescente para demostrar la presencia de una determinada molécula.

La inmunofluorescencia, como técnica de tinción, puede ser utilizada en cortes de tejidos, líneas celulares cultivadas, y células individuales, con la finalidad de analizar la presencia y distribución de proteínas, glúcidos y moléculas pequeñas tanto de origen biológico como no. Esta técnica puede ser utilizada en combinación con otras técnicas de coloración fluorescente que no hagan uso de anticuerpos, como por ejemplo DAPI para marcar DNA.

El investigador deberá aportar cultivos celulares crecidos sobre placas o sobre cubreobjetos, o cortes de tejido ya desparafinados y adheridos al portaobjetos.

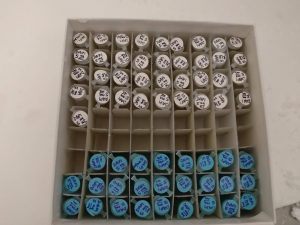

La manipulación por el usuario está admitida, y existe a disponibilidad del mismo un stock de anticuerpos para llevar a cabo la inmunofluorescencia (consultar).

Se entregarán muestras procesadas en función del material de partida.
